【お知らせ】
旧製品 5B-020（外被無し）ケーブルは生産中止となりました。

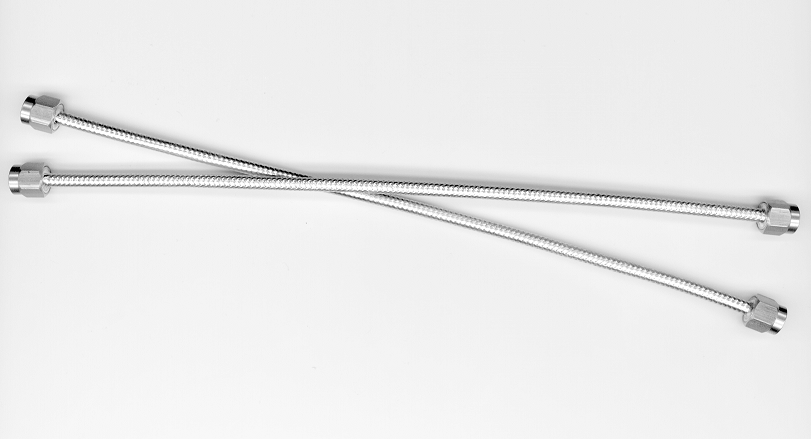

後継は5B-014シリーズで、性能、ケーブル径、色、機能は同等品です。
30GHzまで高周波特性を伸ばして高性能化しています。
ケーブル径0.141インチ（RG402）相当
外径Φ3.6mm
セミフレキ
ハンドフォーミングケーブル（セミリジッド代替）
配線用 ローコストケーブル
低ロス
ローカル5G（28GHz帯）にローコストで対応可能です。
~30GHz(MAX)
-35℃～+125℃
0.37dB/m(＠1GHz)
※RoHS対応品をご希望の場合は、7B-014となります。

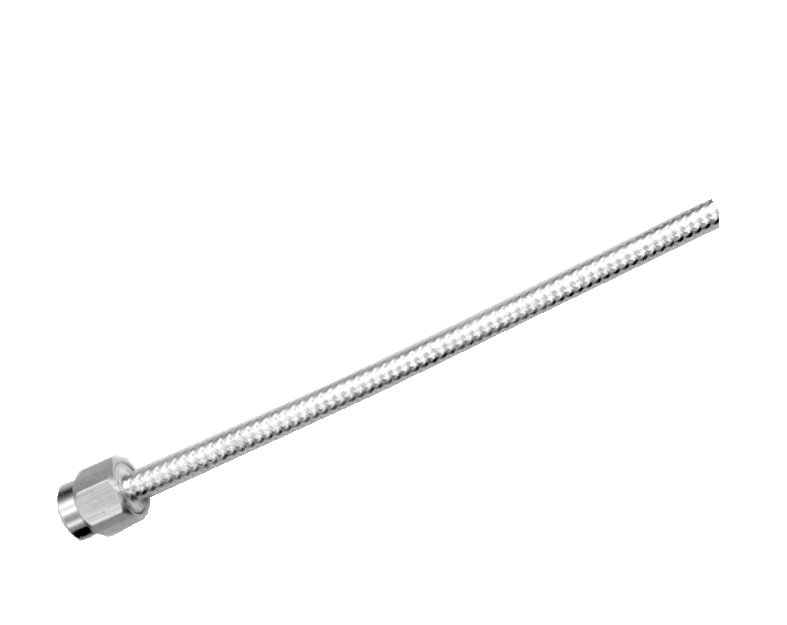

特徴
- ローコストでありながらも安定した低反射特性
- 一般的サイズなので取り付けられるコネクタが豊富です。
- セミリジットケーブルの置換でハンドフォーミングが可能
- 片側オープン・芯線出し仕様にて基板直付けケーブルの製作も承ります。
- 周波数 ~30GHz
- 5B-014
- 外形寸法 Φ3.6mm
- 中心導体 Φ0.94mm 銀メッキ銅被鋼 単線
- 外部導体 Φ3.58mm 錫メッキ軟銅線編組+錫コーティング
- 絶縁体 Φ2.95mm PTFE
- 最小曲げＲ 内R8mm

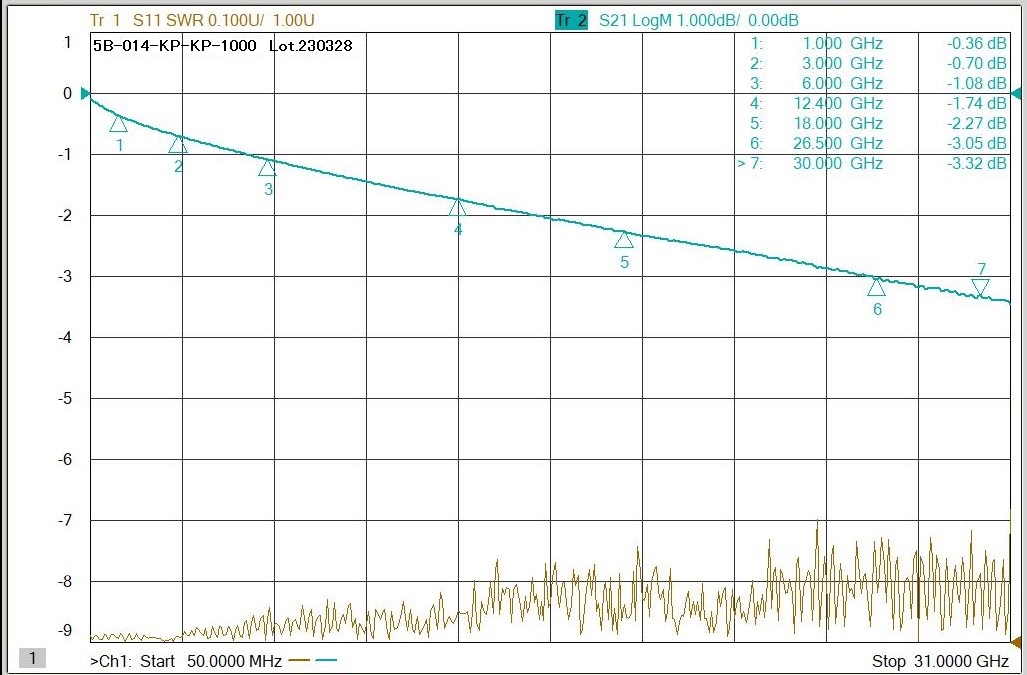

ケーブルの代表実測データは標準的に無償で添付されます。

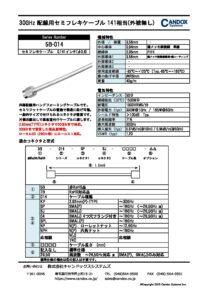

詳細はこちらを参照ください。
基板付け用などの片側オープン（芯線出し）仕様も承ります。
製品名の構成
5B - 014 - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 非RoHS対応品 | |
| 7B | RoHs対応品 | ||
| ② | 014 | ケーブル種類 |
|
③④ |
KP | 2.92mm(P)-TYPE | ～30GHz |
| SP | SMA(P) | ～18GHz（～26.5GHz ※） |
|
| SJ | SMA(J) | ||
| 04 | SMA(J) 4つ穴フランジ付き | ||
| SPL | SMAL(P) | ～18GHz | |
| NP | N(P) ローレットナット | ～12.4GHz | |
| NPH | N(P) 六角ナット | ～18GHz | |
| 応相談 | N(J) | 応相談 | |
| TNC | |||
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
※標準仕様の場合は⑥の記入は不要です。
