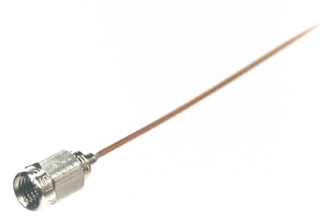

外径1.2mmセミリジットケーブル
曲げ加工も〇
自動半田付け機による管理された半田付け
用途
- 曲げ加工など特注対応が可能
- 専用曲げ治具を駆使した高精度な曲げ加工
曲げ加工図の作成から対応 - SMA、2.92mm、2.4mmなど各種コネクタ対応
- ~50GHz
ケーブル仕様
- 外形寸法Φ1.19mm 銅
- 中心導体Φ0.28mm 銀メッキ銅被鋼
- 外部導体Φ1.19mm 銅
- 絶縁体Φ0.94mm PTFE
- 最小曲げＲ内R3mm
ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。
製品名の構成
5B - 003 - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥

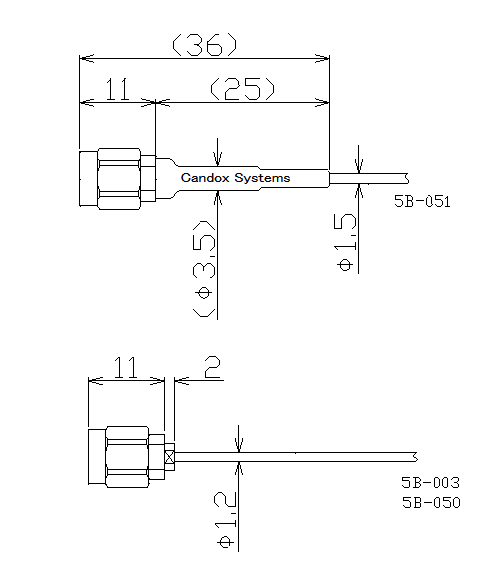

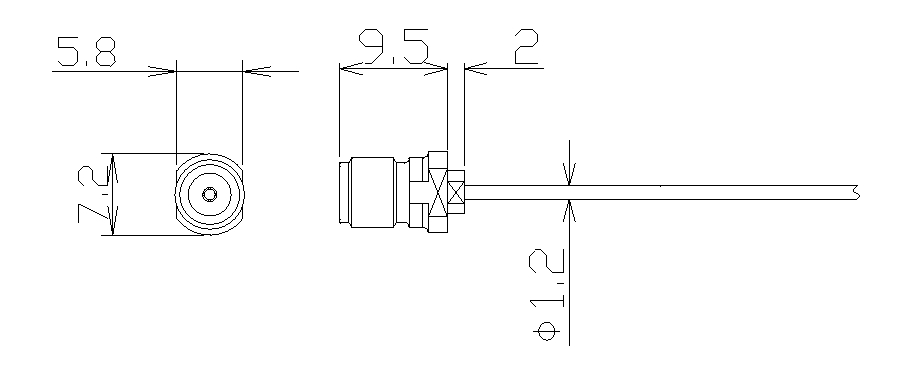

| ① | 5B | 非RoHs対応品 | |
| 7B | RoHs対応品 | ||
| ② | 003 | ケーブル種類 | |
| ③ ④ |
SP | SMA(P) | ～18GHz（～26.5GHz ※） |
| SJ | SMA(J) | ||
| 70 | SMA(J) 4つ穴フランジ付き | ||

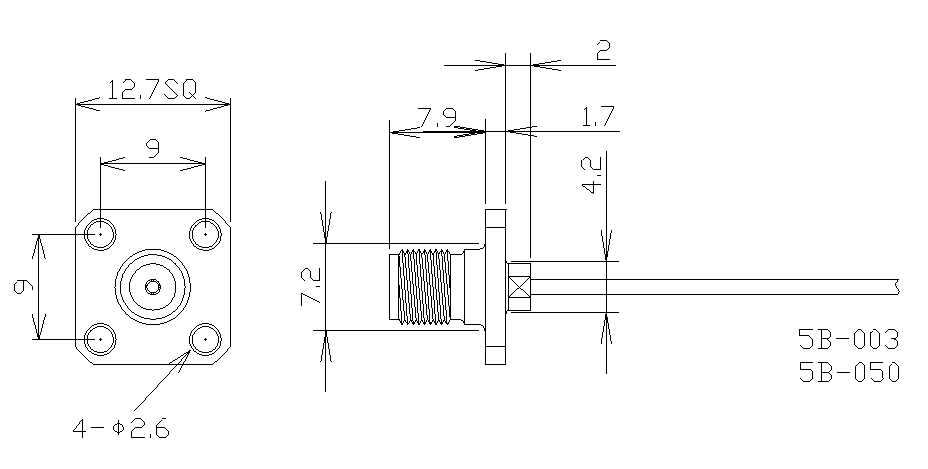

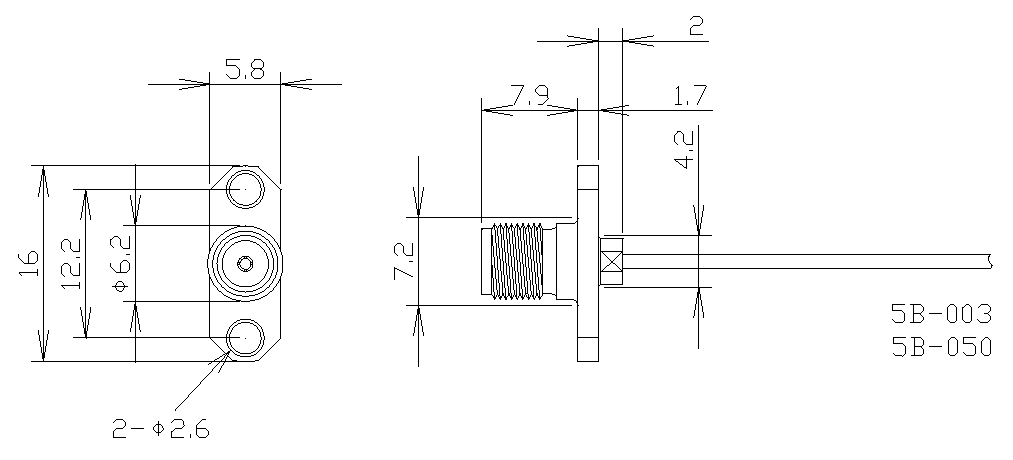

| 72 | SMA(J) 2つ穴フランジ付き | ||
| KP | 2.92mm(P) | ||
| KJ | 2.92mm(J) | ||
| 75 | 2.92mm(J) 4つ穴フランジ付き | 応相談 | |
| 135 | 2.4mm(J) 2つ穴フランジ付き | ||
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 | |
・標準仕様の場合は⑥の記入は不要です。
・曲げ加工品など特注対応の場合は、別途型式を付与して生産管理しております。

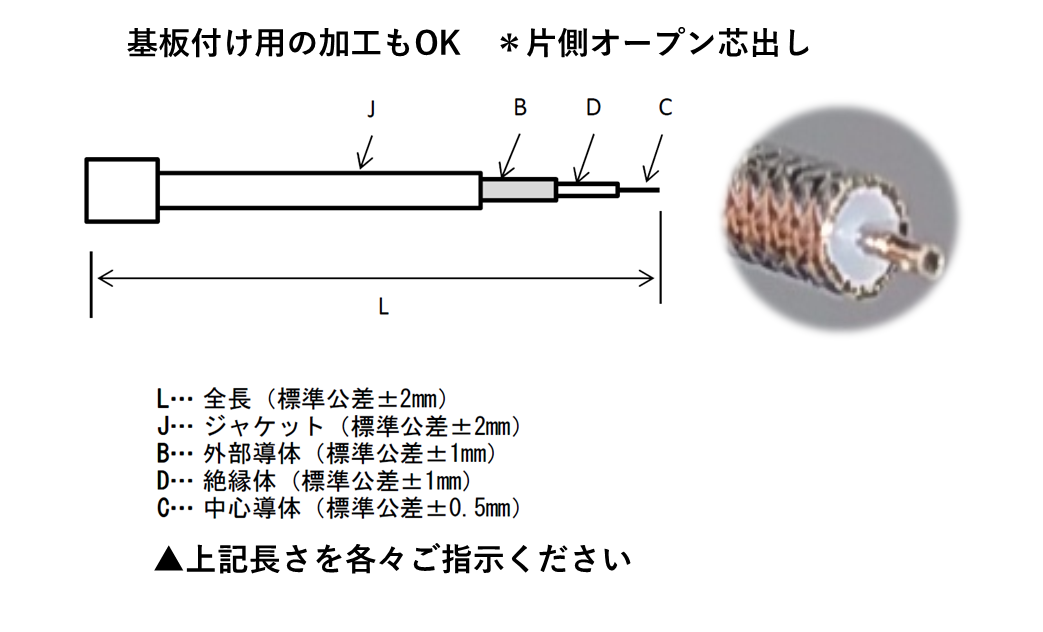

基板付け用などの片側オープン（芯線出し）仕様も承ります。
