New
新たに高性能フレキタイプ~8.5GHzモデルを追加
・リジッドタイプ（~12GHz / ~30GHz）
・フレキタイプ（~6GHz / ~8.5GHz)

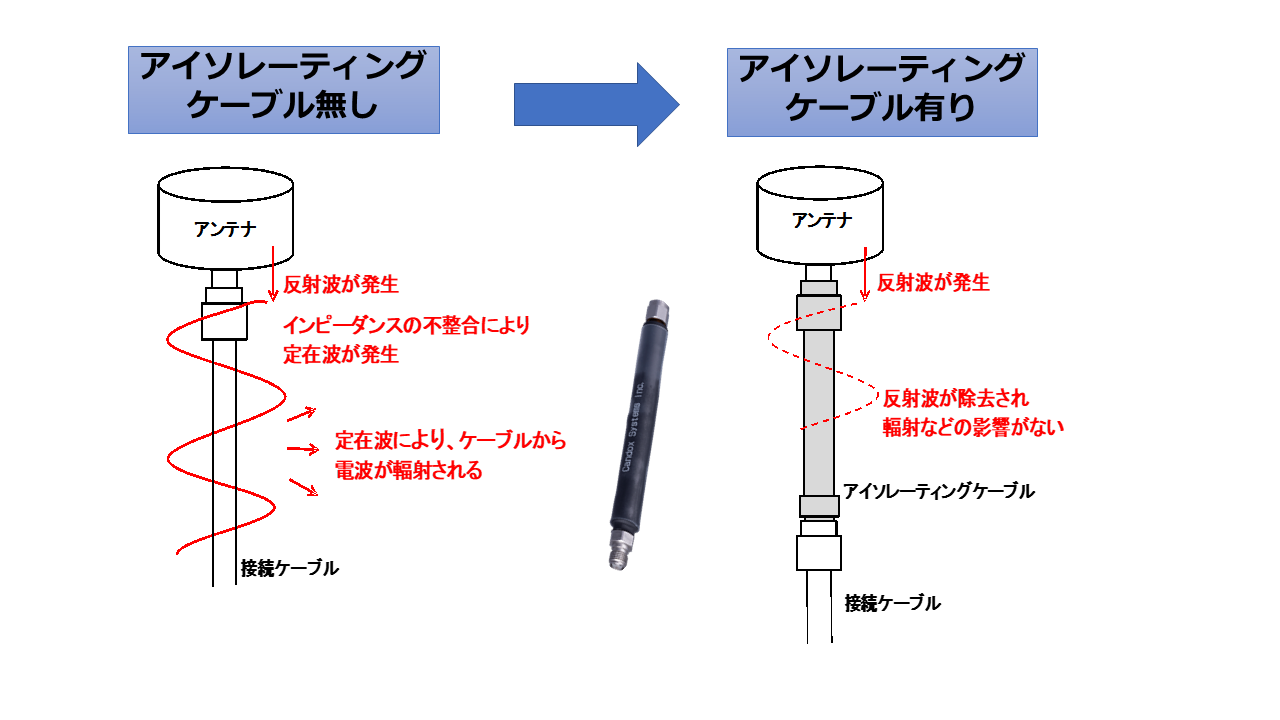

アンテナ内蔵の情報機器からの放射電力/受信感度特性測定や放射/
受信パターン測定時には、接続される測定ケーブルが影響を与えて
しまうことがあります。
接続ケーブルからの放射により、正しい放射電力値や受信感度値を
求めたり、放射/受信パターンの測定が困難となります。
このアイソレーティングケーブルは、情報機器が使用する周波数帯
を広帯域にアイソレートできる同軸構造接続ケーブルです。
被測定物（情報機器）と測定用ケーブルの間に接続し、同軸ケーブ
ル内部を通る信号には影響を与えずに同軸ケーブル外皮側をアイソ
レートする事ができます。
取り扱いも極めて簡単で、安心して測定ができるようになります。

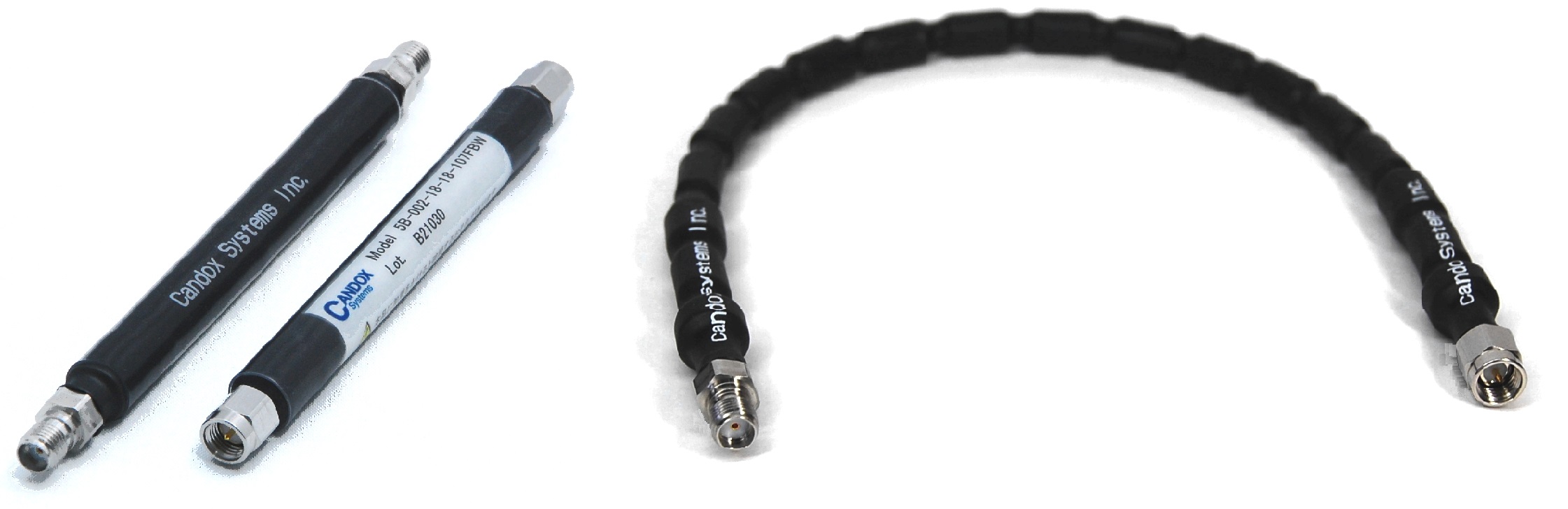

リジッドとフレキタイプをご用意
仕様 リジットタイプ 2.92mm(P)-2.92mm(J) ~30GHz L=85mm
型式 5B-002-129-140-85FB

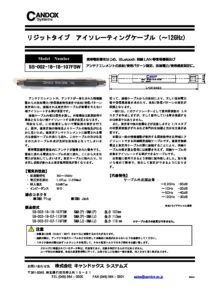

仕様 リジットタイプ SMA(P)-SMA(J) ~12GHz L=113mm
型式 5B-002-18-07-113FBW
NEW

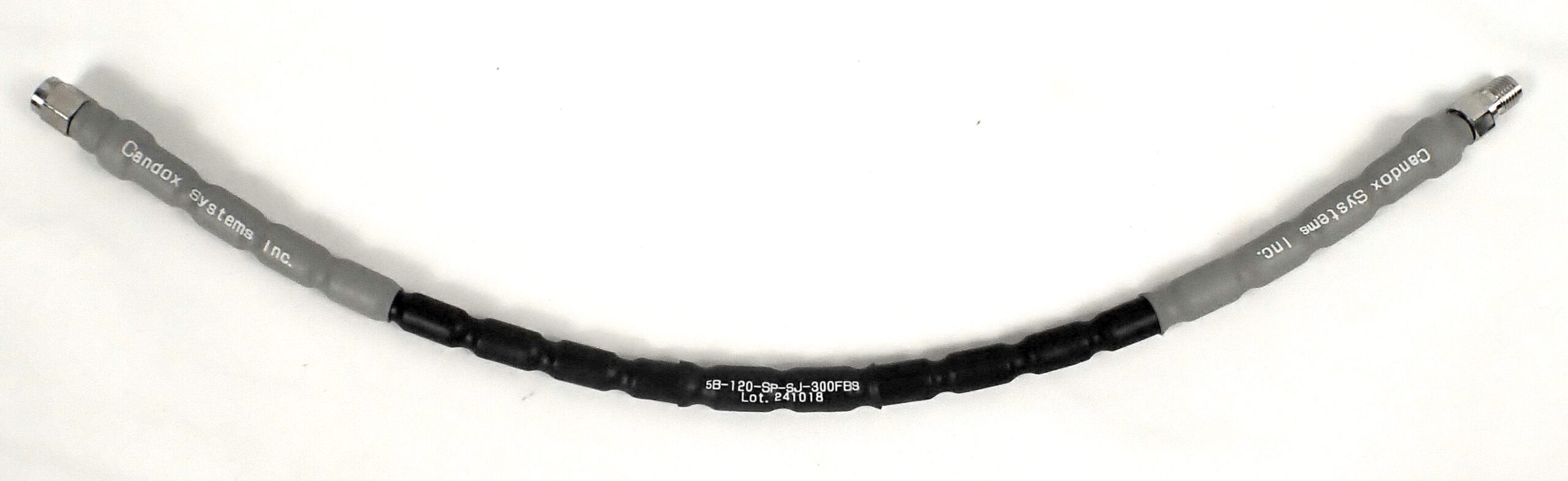

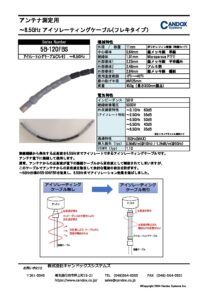

仕様 フレキタイプ SMA(P)-SMA(J) ~8.5GHz L=300mm
型式 5B-120-SP-SJ-300FBS

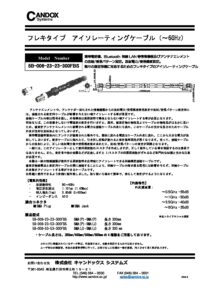

仕様 フレキタイプ SMA(P)-SMA(J) ~6GHz L=300mm
型式 5B-006-23-53-300FBS
※コネクタの(P)オス、(J)メスの組み合わせは変更対応可能です。
性能比較表
NEW
| 型式（例） | 5B-002-129-140-85FB | 5B-002-18-07-113FBW | 5B-120-SP-SJ-300FBS | 5B-006-23-53-300FBS |
| タイプ | リジット | リジット | フレキシブル | フレキシブル |
| アイソレーション効果 | 高 | 高 | 中 | 低 |
| 外皮減衰量 | -80dB ～ -30dB | -60dB ～ -30dB | -60dB ～ -35dB | -55dB ～ -35dB |
| 周波数 | ～30GHz | ～12GHz | ～8GHz | ～6GHz |
| コネクタ | 2.92mm | SMA | SMA | SMA |
| ケーブル長さ | 85mm | 113mm | 300mm ～ 600mm | 300mm ～ 600mm |
