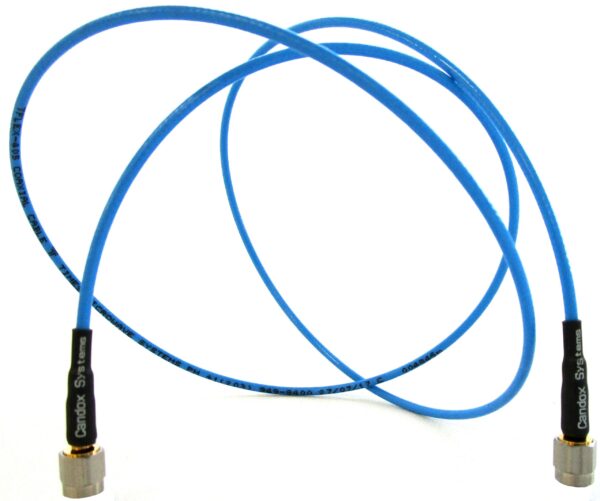

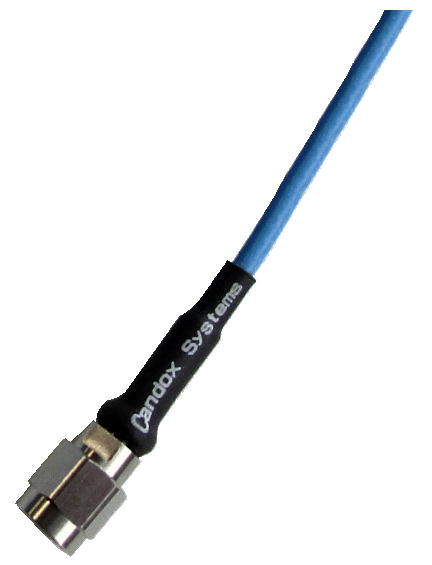

5B-054シリーズ
ケーブル径 Φ2.6㎜
ミリ波対応（~60GHz)の高屈曲フレキシブルケーブル
非常に柔らかいケーブルで、配線の自由度が格段に上がります。
（最小曲げR6.4mm）
測定から配線用途までオールマイティーにご使用頂けます。
一般的な0.085インチサイズなので、様々なコネクタを取り付けることが出来ます。
~60GHz(MAX)
-40℃～+125℃
I.L. 0.64dB/m＠1GHz
※5B-054･･･非RoHS対応
7B-054･･･RoHS対応
特徴
- 0.64dB/m＠1GHz
- 非常に柔らかいケーブルで、狭い配線や自由度が求められる場所で何度も取り外しを行う場合は最適です。
- 高シールド ＞100dB
- 0.085インチ径（RG405）相当
- 最大周波数50GHz（1.85mm-TYPEコネクタ)
- 対応コネクタが豊富です。
SMA、SMP、SMPM、2.92mm(K)、1.85mm(V)、N、MMCX、BNC など
ケーブル仕様（ｍｍ）
- 外径Φ2.65
- 外被材質FEP 青
- 中心導体Φ0.51 銀メッキ軟銅 単線
- 外部導体2重シールド
- 絶縁体Φ1.63 PTFE
- 最小曲げR内R6.4

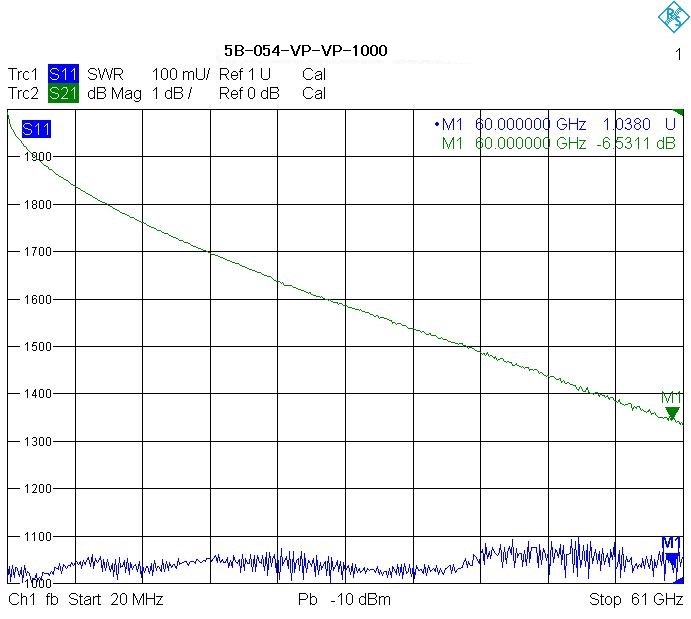

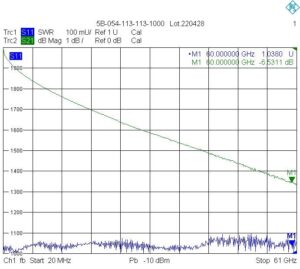

ケーブルの代表実測データは標準的に無償で添付されます。
詳細はこちらを参照ください。

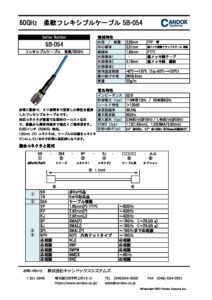

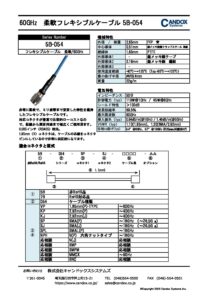

カタログ
製品名の構成
5B - 054 - SP - SJ - ▢▢▢▢ - △△
① ② ③ ④ ⑤ ⑥
| ① | 5B | 標準品 | |
| 7B | RoHs対応品 | ||
| ② | 054 | ケーブル種類 | |
| ③ ④ |
VP | 1.85mm(P)-TYPE | ～60GHz |
| 24P | 2.4mm(P)-TYPE | ～50GHz | |
| KP | 2.92mm(P) | ～40GHz | |
| KJ | 2.92mm(J) | ～40GHz | |

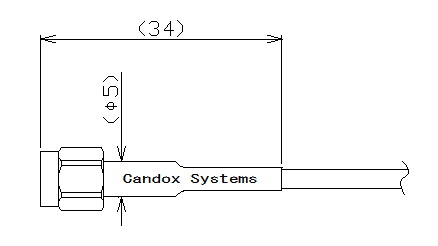

| SP | SMA(P) | ～18GHz（～26.5GHz ※） | |
| SJ | SMA(J) | ～18GHz（～26.5GHz ※） | |
| SPL | SMAL(P) | ～18GHzまで応相談 | |

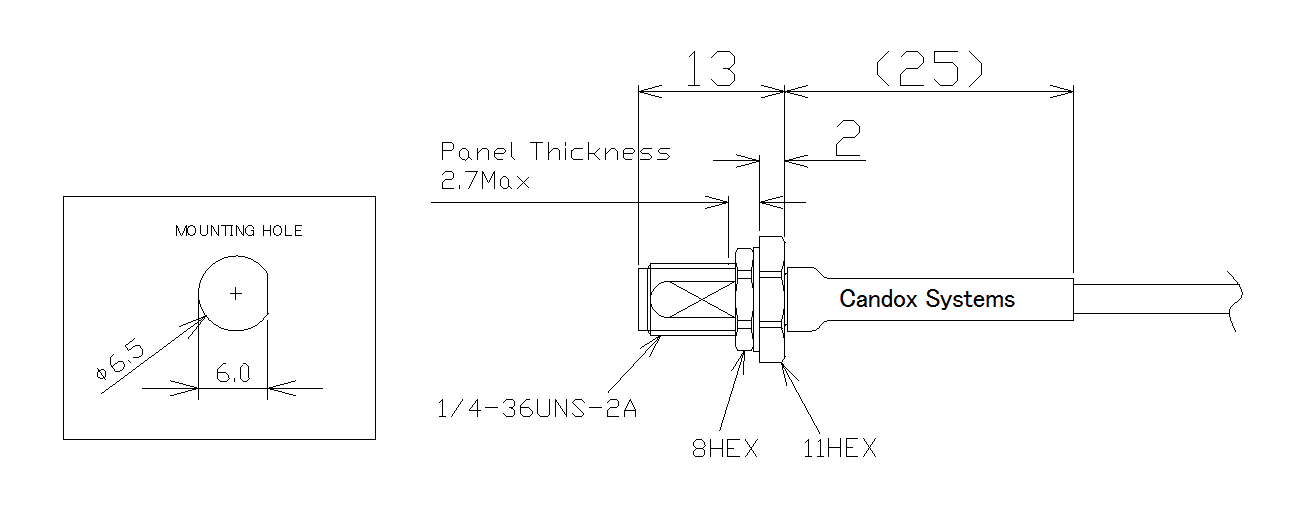

| 08 | SMA(J)バルクヘッド | ～18GHz（～26.5GHz ※） | |
| NPH | N(P) 六角ナットタイプ | ～18GHz | |
| 応相談 | N(J) | 応相談 | |
| 応相談 | SMP | 応相談 | |
| 応相談 | SMPM | 応相談 | |
| 応相談 | MMCX | ～6GHz | |
| 応相談 | BNC | 応相談 | |
| ⑤ | ▢▢▢▢ | ケーブル長さ(mm) | |
| ⑥ | 記入なし | 標準仕様 | |
| 26.5G | 周波数 ~26.5GHz上限 ※ | SMA(P)、SMA(J)のみ対応 |
標準仕様の場合は⑥の記入は不要です。
