CUSTOM

  • ～40GHzまで対応
  • YIGデバイスを結晶から自社製造
  • その他カスタム応相談
カスタムのお問い合わせ

シンセイサイザ（応用例：計測信号源、電波応用機器、周波数変換用）

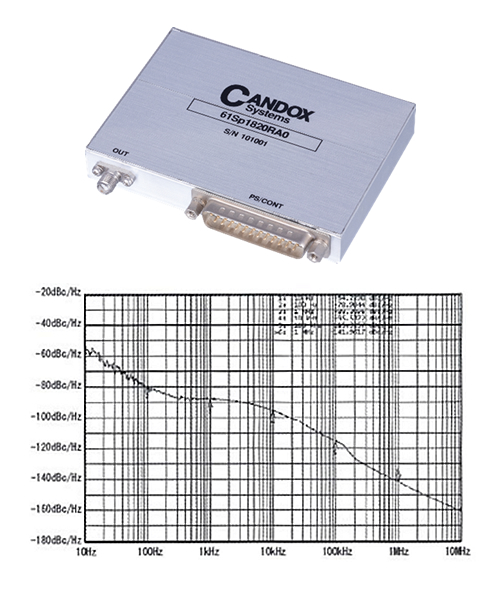

RTM0.5~3.0GHz シンセサイザ

型式 61Sp1R90
位相雑音 ‘-95dBc/Hz, @10kHz off 2GHz
分解能 1MHzステップ
広帯域周波数設定範囲 中心周波数×10%typ(0.5~3.0GHz）
出力信号レベル ‘+2dBm~+12dBm±1dBtyp
スプリアスレベル ‘－60dBc以下、高調波－30dBc以下（~26.5GHz)
温度範囲 ±1ppm max @－10~＋60℃
サイズ(mm) H:16×W:100×D:70mm
電源 ‘＋15V/100mA、+5V/200mA max

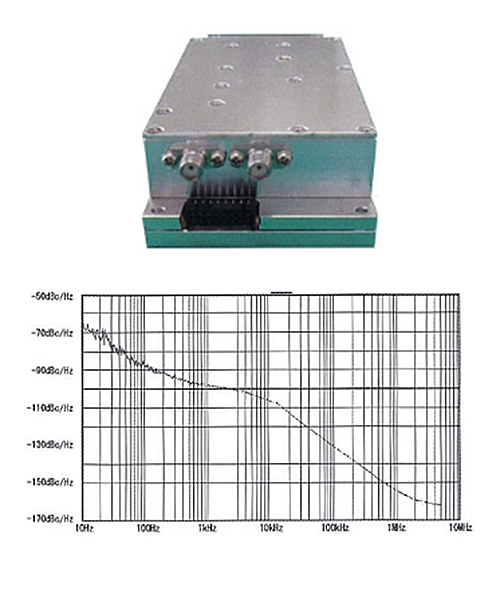

5.0GHz シンセサイザ

型式 62Sp5R0
位相雑音 ‘-92dBc/Hz, @3kHz off 5620.5MHz
分解能 500kHzステップ
広帯域周波数設定範囲 4350~5625MHz
出力信号レベル ‘+10dBm±1dBtyp
スプリアスレベル ‘－65dBc以下、高調波－35dBc以下
温度範囲 ±1ppm max @－10~＋55℃
サイズ(mm) H:28×W:60×D:115mm
電源 ‘＋12V/550mA max

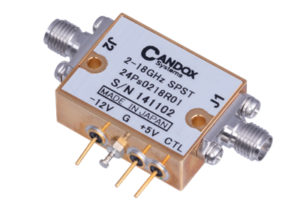

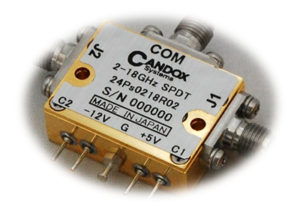

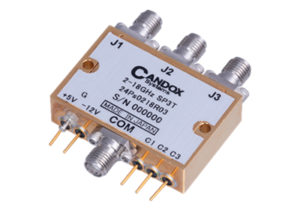

ピンダイオードスイッチ

名称 SPST SPDT SP3T
外観
型名 508MHz±10MHz 24Ps0218R02 24Ps0218R03
周波数 2~18GHz
入力電力 5ps以下（typ：1.5ps)
VSWR(max) 約8.54sec（＠508MHz)
Isolation(dB) 約0.11ps（＠508MHz)
挿入損失(dB) 2.4 2.9 3
その他 ・反射型　・TTLコントロール　・コネクタ：SMA(J)　・SW時間：100ns　・温度範囲：-25~+85℃

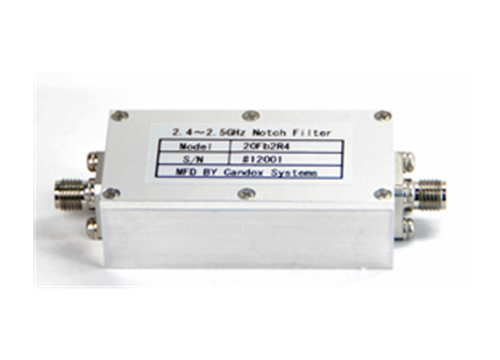

帯域除去フィルタ（BEF/ノッチフィルタ）型式：20Fb2R4

＊除去周波数例：900、1450、1900MHz、2.4GHz、5.0GHz

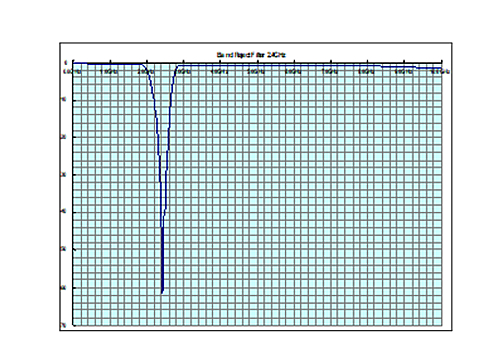

  • 特性例（2.4GHz）
  • 阻止域：＞40dB/2.4~2.5GHz
  • 最大入力電力：<+25dBm
  • 通過帯域：0~1.8GHz、3~13GHz
  • 挿入減衰量：3dB以下

YIGコンポーネント

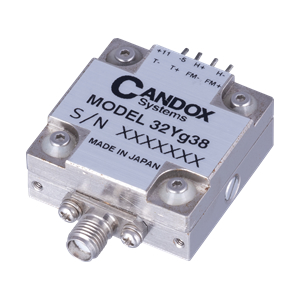

発振器

型名 32Yg38
周波数 3.6~8.4GHz
雑音特性 115dBc/Hz＠20kHz off
出力レベル +10dBm min
出力端子 SMA(J)
電流感度 20MHz/mA
サイズ W30×D30×H22(mm)

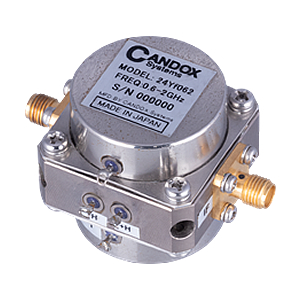

バンドパスフィルタ

型名 24Yf313
周波数 3.5~13.5GHz
挿入損失 7dB(3.5~8GHz)
3dB帯域幅 >25MHz
通過域リップル 1.5dB max
アイソレーション >40dB
飽和レベル +5dBm
直線性 ±12MHz
ヒステリシス 20MHz
サイズ W35×D35×H35(mm)

ポータブル信号発生器（応用例：屋外のフィールド測定、通信関連の置局設計）

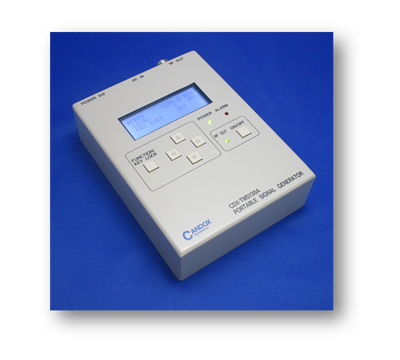

CDX-TMS138A

周波数範囲 140MHz～4.0GHz
周波数ステップ 0.1MHz
出力レベル ∔3dBm～-12dBm
出力ステップ 1dB
レベル確度 ±1.0dBm
スプリアスレベル −70dBc以下
高調波 −10dBc(typ)
周波数確度 ±1ppm以内
コネクタ N(J)
インピーダンス 50Ω
寸法 135(W)×180(D)×50(H)mm
重量 1kg以下（電池含まず）
電源 単3電池×6（別売ACアダプタでも使用可）

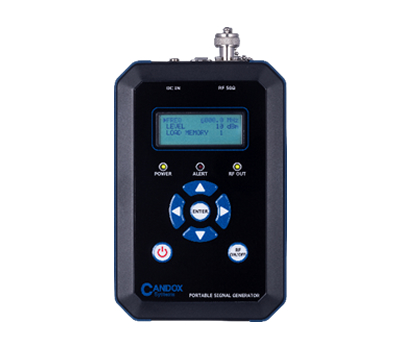

CDX-TMS138C

周波数範囲 700MHz～6.0GHz
周波数ステップ 0.1MHz
出力レベル ∔10dBm～-59dBm
出力ステップ 1dB
レベル確度 ±1.0dBm
（-20dBm～-59dBm時は±1.5dBm)
スプリアスレベル −70dBc以下
高調波 −10dBc(typ)
周波数確度 ±1ppm以内
コネクタ N(J)
インピーダンス 50Ω
寸法 126(W)×191(D)×33(H)mm
重量 500g以下（電池含まず）
電源 単3電池×6（別売ACアダプタでも使用可）

その他、ご使用応用例として

  1. 電波暗室などの簡易始業点検
  2. 敷設済みケーブルのロス確認
  3. アンテナと組み合わせ、シールド の特性評価など

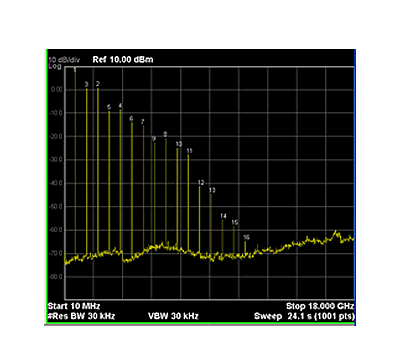

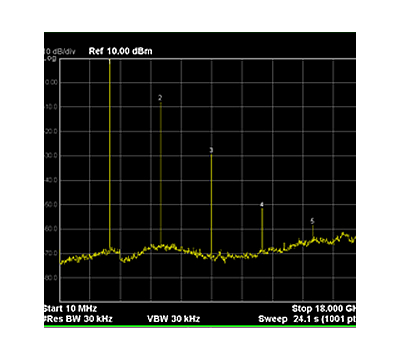

高周波画像

（周波数 700M/3.0GHz時）＊VBW/RBW：30kHz
